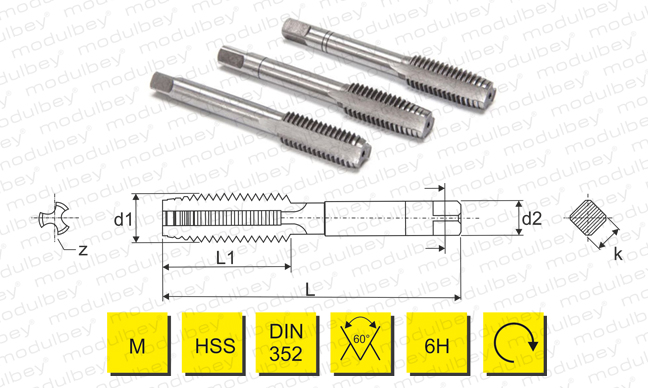

Ölçü d1 | Diş Sayısı p mm | L mm | L1 mm | d2 mm | k mm | Z |
---|---|---|---|---|---|---|
M 2 | 0.4 | 36 | 8 | 2.8 | 2.1 | 3 |
M 2,2 | 0.45 | 36 | 9 | 2.8 | 2.1 | 3 |
M 2,5 | 0.45 | 40 | 9 | 2.8 | 2.1 | 3 |
M 2,6 | 0.45 | 40 | 9 | 2.8 | 2.1 | 3 |
M 3 | 0.5 | 40 | 11 | 3.5 | 2.7 | 3 |
M 3,5 | 0.6 | 45 | 13 | 4 | 3 | 3 |
M 4 | 0.7 | 45 | 13 | 4.5 | 3.4 | 3 |
M 4,5 | 0.75 | 50 | 16 | 6 | 4.9 | 3 |
M 5 | 0.8 | 50 | 16 | 6 | 4.9 | 3 |
M 6 | 1 | 50 | 19 | 6 | 4.9 | 3 |
M 7 | 1 | 50 | 19 | 6 | 4.9 | 3 |
M 8 | 1.25 | 56 | 22 | 6 | 4.9 | 4 |
M 9 | 1.25 | 63 | 22 | 7 | 5.5 | 4 |
M 10 | 1.5 | 70 | 24 | 7 | 5.5 | 4 |
M 11 | 1.5 | 70 | 24 | 8 | 6.2 | 4 |
M 12 | 1.75 | 75 | 29 | 9 | 7 | 4 |
M 14 | 2 | 80 | 30 | 11 | 9 | 4 |
M 16 | 2 | 80 | 32 | 12 | 9 | 4 |
M 18 | 2.5 | 95 | 40 | 14 | 11 | 4 |
M 20 | 2.5 | 95 | 40 | 16 | 12 | 4 |
M 22 | 2.5 | 100 | 40 | 18 | 14.5 | 4 |
M 24 | 3 | 110 | 50 | 18 | 14.5 | 4 |
M 27 | 3 | 110 | 50 | 20 | 16 | 4 |
M 30 | 3.5 | 125 | 56 | 22 | 18 | 4 |
M 33 | 3.5 | 125 | 56 | 25 | 20 | 4 |
M 36 | 4 | 150 | 63 | 28 | 22 | 4 |
M 39 | 4 | 150 | 63 | 32 | 24 | 4 |
M 42 | 4.5 | 150 | 63 | 32 | 24 | 4 |
M 45 | 4.5 | 160 | 70 | 36 | 29 | 6 |
M 48 | 5 | 180 | 75 | 36 | 29 | 6 |
M 52 | 5 | 180 | 75 | 40 | 32 | 6 |
M 56 | 5.5 | 200 | 85 | 45 | 35 | 6 |
M 60 | 5.5 | 200 | 85 | 45 | 35 | 6 |
M 64 | 6 | 220 | 90 | 50 | 39 | 6 |
M 68 | 6 | 220 | 90 | 50 | 39 | 6 |
Diş Standardı : M
Malzeme : HSS
DIN 352
60° DİŞ AÇISI
Tolerans : 6H
Yön : SAĞ
